化工廠區無線覆蓋解決方案

無線局域網（WLAN）技術從20世紀90年代逐步成熟并投入商用，既可以作為有線網絡的延申，在某些環境下也可以替代傳統的有線網絡，對比傳統的有線傳輸解決方案，使用WLAN網絡實現具有，簡易方便，靈活以及成本低的優點。

近年來，化工廠的安全事故案例比較多，政府對于化工廠的生產安全也越來越重視，為了減小生產過程中的安全隱患，采用防爆AP進行無線覆蓋方式成了各大化工廠實現網絡覆蓋的首選方案。

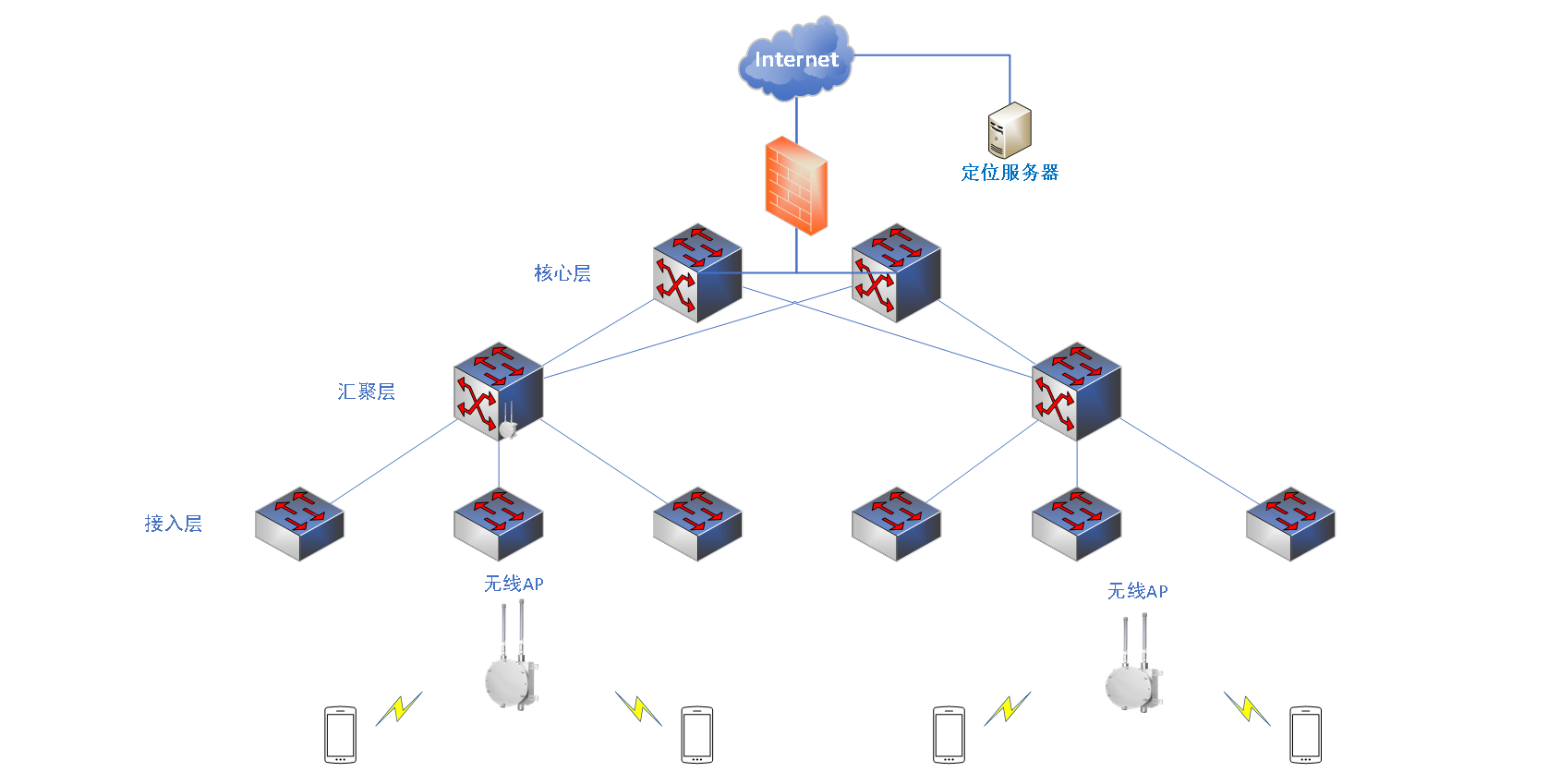

化工廠無線解決方案架構示意

化工2

整體解決方案說明：

本方案采用無線控制器（AC）加瘦AP的方式進行部署，這種方式可以做到AP零配置，所有配置通過后臺AC統一下發給AP，簡化了操作，便于管理和維護，同時易于后期的擴容。無線控制器（AC控制器）部署于廠區總機房內，核心交換機作DHCP Server，綁定VLAN負責為AP、STA分配私網地址，同時做到業務與管理隔離；由于化工廠存在各類危險氣體，因此部署的無線AP必須采用具有防爆安全等級認證的防爆AP，碼訊的防爆AP擁有ExIIB T6與ExIIC T6兩個等級，其中ExIIC T6適用與1類地區。

無線覆蓋采用2.4GHZ、5.8GHZ雙頻段信號覆蓋，2.4G頻段中有三個互不干擾的頻點分別為1、6、11，5.8G頻段中有五個互不干擾的頻點，分別為149、151、153、157、161，方案中AP采取非干擾頻點交叉布點，用于避免相同信道之間的干擾。調測時可根據現場實際干擾情況微調AP的信道及信號發射功率來減小干擾。

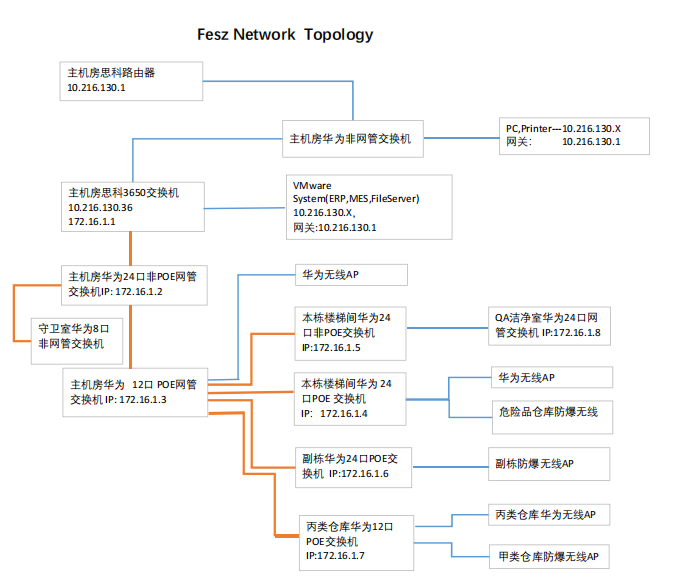

實際網絡部署設計

化工3

產品介紹

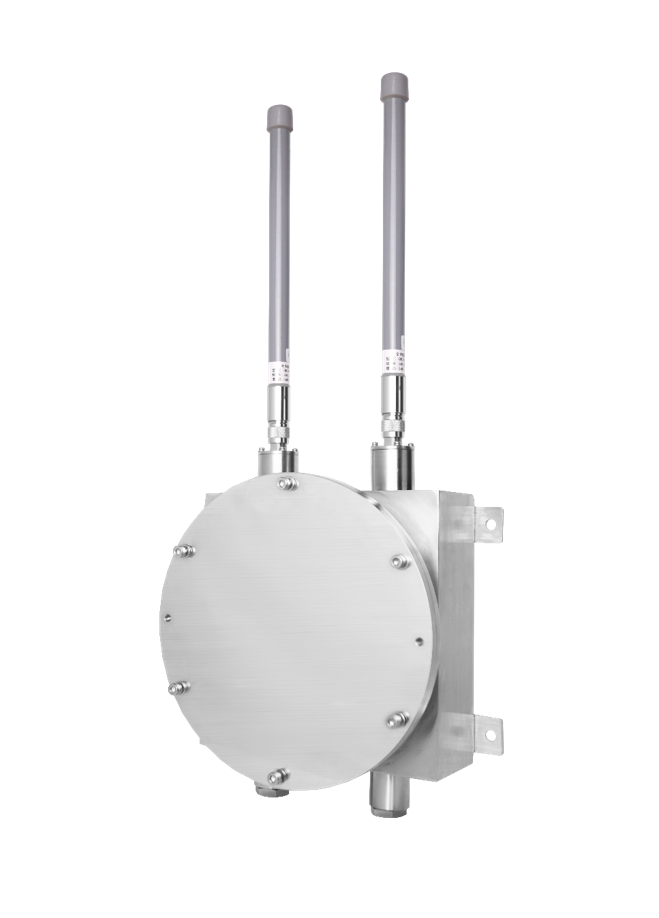

1、碼訊防爆AP MX911-1F

化工4

硬件描述	防爆無線AP
端口類型和數量	WAN口：1個10M/100M/1000M以太網端口，PoE供電LAN口：1個10M/100M/1000M以太網端口
內存/閃存	256M/32M
天線參數	外置天線，MIMO2*2
電源要求
工作電壓	48VPoE（iEEE802.3at）/DC24-48V/220V
功耗	≤25W
軟件特性
管理	WEB/SSH/Telnet/TFTPClient，無線控制器AC，網管軟件管理
診斷	LEDs，Syslog，Reset，無線控制器AC
安全特性	802.11i，OpenSystem/PSK，64/128位WEP、動態WEP、TKIP、CCMP加密；支持不同SSID/VLAN映射及綁定，SSID隱藏，用戶隔離，支持防火墻、防DOS攻擊
用戶認證	802.1x，WiFiDog，Portal，PPPoE，實名認證，綁定，廣播，Probe請求應答控制
QoS	802.11e，負載均衡，帶寬限制，STA檢測，鏈路完整性檢測，報文/MAC地址/OUI過濾
組播	IGMPSnooping/MLDSnooping
其他服務	VLAN，支持NTP對時，支持DHCPsever
無線特性
AP模式	胖瘦AP，中繼，網橋
用戶容量	最高450個關聯；并發用戶數超過100個
SSID	中英文SSID單頻段最多16個
空間流	2.4GMIMO2X2,5.8GMIMO2X2
單頻最大傳輸速率	2.4G:300Mbps;5.8G:867Mbps
工作頻率	2.4G:2.400~2.483GHz；5.8G:5.150~5.825GHz
調制技術	802.11a：54,48,36,24,18,14,9,6MbpsOFDM；802.11b：11,5.5,2,1Mbps,DSSS；802.11g：54,48,36,24,18,14,9,6Mbps,OFDM；802.11n：MCS0~MCS15/7,OFDM；802.11ac：MCS0~MS7,OFDM；
無縫漫游	熱點之間的二三層無縫漫游切換
環境條件
工作溫度	-40℃~+80℃
儲藏/運輸溫度	-40℃~+85℃
相對濕度(無凝結)	5%~90%，無凝露
防爆等級	ExdⅡCT6Gb/ExtDA21IP68T80℃
防護等級	IP68
機械結構
尺寸（WHD）	220mm×220mm×126mm
重量	12kg
安裝	壁掛、抱桿
