Qualcomm-Atheros QCA9980

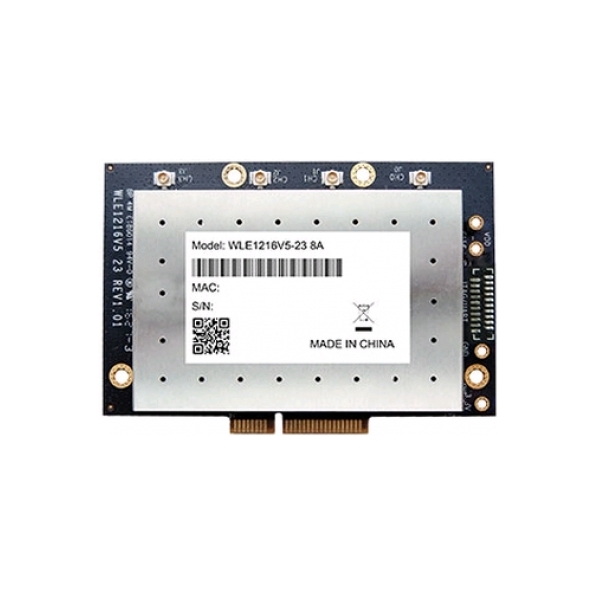

Qualcomm Atheros ‘Cascade’ QCA9984
CUS239 參考設計
5GHz 最大23dBm 輸出功率 (每通道)
兼容IEEE 802.11ac & 并向后兼容 802.11a/n
高達 1.73Gbps的數據傳輸速度
2 個空間流 (2SS) ,支持MIMO 160MHz and 80+80MHz帶寬
4 個空間流 (4SS) Multi-user MIMO (MU-MIMO)
802.11ac 明確的發射波速形成 (TxBF) 和傳統的隱TxBF 的發射波速形成
MiniPCI Express 2.0 接口
支持空間復用, 循環延遲分集(CDD), 低密度奇偶校驗 (LDPC) Codes, 最大比合并(MRC), 空時分組碼 (STBC)
支持IEEE 802.11d, e, h, i, j, k, r, u, v time stamp, w 和z 標準
支持動態頻率選擇 (DFS)
為高帶寬企業AP 而設計
|
 產品類型  |
 無線模塊  |
|
 芯片  |
 QCA9984  |
|
 無線標準  |
 802.11n, 802.11ac, 802.11a  |
|
 MIMO 通道  |
 4×4  |
|
 無線速度  |
 1730Mbps  |
|
 輸出(每通道)  |
 23dBm  |
|
 頻率范圍  |
 5.180 ~ 5.825 GHz  |
|
 接口  |
 1x MiniPCI-e Pin  |
|
 MiniPCI-e Pin  |
 v2.0  |
|
 功耗  |
 13瓦 (最大)  |
|
 溫度范圍  |
 工作: -20oC to 70oC, 儲存: -40oC to 90oC  |
|
 濕度  |
 工作:5% to 95% (非冷凝)  |
|
 認證  |
 RoHS 認證  |
|
 尺寸(W x H x D)  |
 73.7 x 50.3 x 5.5 mm  |
|
 5Ghz (單通道)  |
|||
|
 Data Rate  |
 TX (每通道)  |
 RX  |
|
|
 802.11a  |
 6Mbps  |
 23  |
 -96  |
|
 54Mbps  |
 TBA  |
 TBA  |
|
|
 11n HT20  |
 MCS0  |
 23  |
 -96  |
|
 MCS 7  |
 21  |
 -78  |
|
|
 11n HT40  |
 MCS0  |
 23  |
 -96  |
|
 MCS 7  |
 20  |
 -77  |
|
|
 11ac VHT20  |
 MCS0  |
 23  |
 -96  |
|
 MCS 7  |
 20  |
 -76  |
|
|
 11ac VHT40  |
 MCS0  |
 23  |
 -93  |
|
 MCS 9  |
 20  |
 -72  |
|
|
 11ac VHT80  |
 MCS0  |
 23  |
 -89  |
|
 MCS 9  |
 20  |
 -68  |
|
|
 11ac VHT160  |
 MCS0  |
 23  |
 -89  |
|
 MCS 9  |
 20  |
 -68  |
|
